电磁流量计的工作原理和结构

电磁流量计是利用法拉第电磁感应定律来测量流量的，它的工作原理是变压器的原理，电源向励磁线圈提供电流，励磁电流流过线圈产生磁...

电磁流量计的工作原理和结构

电磁流量计是利用法拉第电磁感应定律来测量流量的，它的工作原理是变压器的原理，电源向励磁线圈提供电流，励磁电流流过线圈产生磁场，磁场作用于导电介质形成感应电势，从电极获得与流速成正比的电压信号。

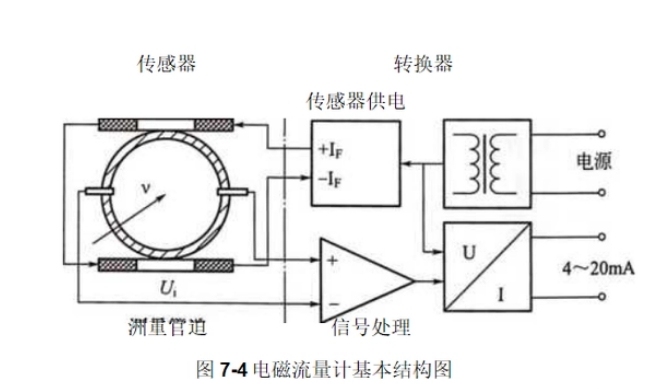

电磁流量计通常由传感器和转换器组成。被测流体的流量由传感器转换为感应电位，再由变换器输出为统一的4 ~ 20mA直流信号，从而进行显示或控制。系统结构如图所示。
